Distinta
Utilizzo
Per semplificare la visualizzazione della distinta è stata inserita nell'intestazione delle colonne l'immagine (
) per identificare gli attributi di 'Anagrafica e Distinta' e gli attributi di 'Distinta'.
Espandi tutto
Espande tutti i nodi che compongono la distinta
Espandi primo livello
Espande i nodi di primo livello visualizzando così una distinta mono-livello.
/

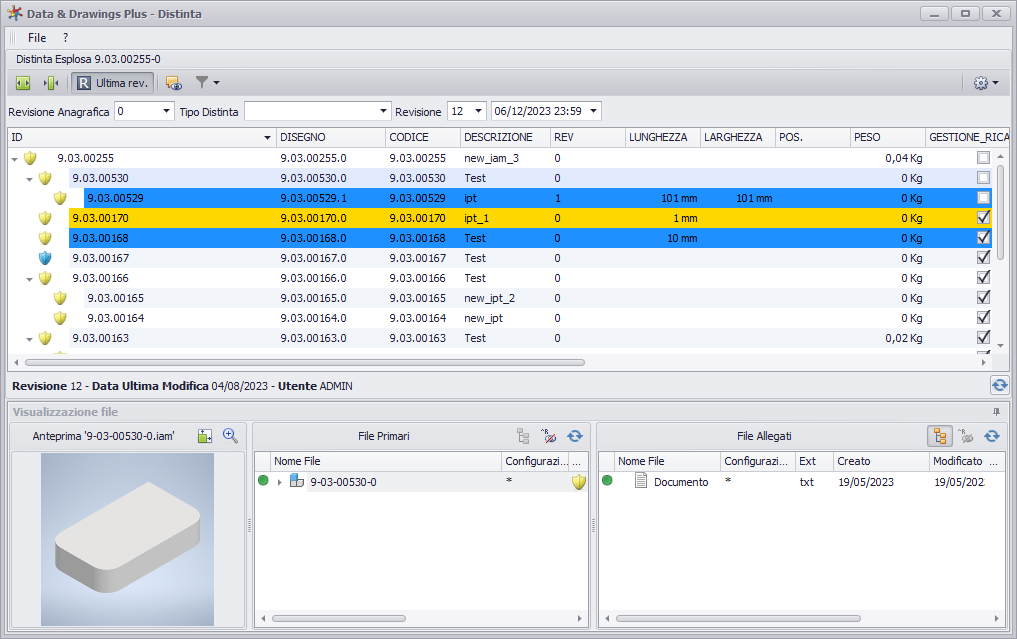

Ultima revisione (solo distinta Esplosa)
Sostituisce le anagrafiche che non sono in ultima revisione con quelle in ultima revisione.
Attenzione! Questa è un'operazione di visualizzazione, le anagrafiche non vengono sostituite fisicamente.
Abilita/Disabilita la visualizzazione dei valori CAD (solo distinta Esplosa)
Consente di visualizzare le anagrafiche originali inserite all'interno del modello CAD.

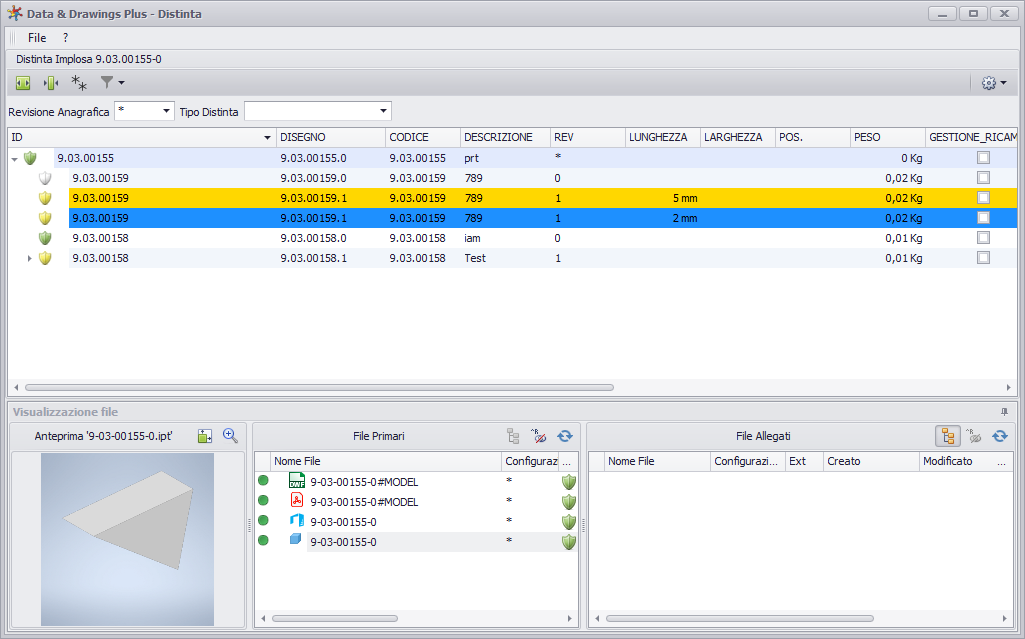

Raggruppa Padri (solo distinta Implosa)
Consente di raggruppare i padri e visualizzare solo i legami realmente esistenti (cioè quelli presenti solo nell'ultima revisione). All'interno della distinta implosa si trova il pulsante, attivo solamente quando viene fatta l'implosione con Revisione Anagrafica “*”, che permette di propagare la revisione anche sui relativi padri che vengono raggruppati e vengono visualizzati solo se il legame risulta realmente attivo (ovvero solo se nell'ultima revisione dell'anagrafica padre avente distinta è presente tale legame).
Questa logica viene applicata ricorsivamente su tutta la struttura nel caso in cui la distinta fosse multilivello.
Filtra stato anagrafica
Consente di filtrare le anagrafiche visualizzate in base ad alcune loro caratteristiche (vedi immagini sottostanti). (
con filtro attivo)
Attenzione! Possono essere selezionati più stati contemporaneamente.
Opzioni di Visualizzazione
Serve per impostare la visualizzazione della distinta.
Le possibilità sono se attivare o disattivare:
- la griglia di separazione tra le righe per aumentare la leggibilità della distinta
- la colorazione alternata delle righe per facilitare la consultazione della distinta
- il pannello degli attributi. Dal pannello è possibile editare gli attributi.
- l'anteprima dei file di anagrafica
- il pannello degli attributi degli header di distinta. Dal pannello è possibile editare gli attributi.
- la visualizzazione della distinta di fase
Revisione anagrafica
Permette di scegliere la revisione dell'anagrafica di cui visualizzare la distinta esplosa.
Tipo distinta
Permette di scegliere quale variante di distinta (creata con il comando Salva Variante di Distinta) visualizzare.
Revisione
Permette di scegliere quale revisione di distinta caricare.
È inoltre possibile caricare le distinte in base alla loro data di creazione, per fare ciò basterà impostare la data nel controllo a fianco.
Menu Contestuale
Sostituisci tutti
Permette di sostituire tutte le anagrafiche presenti in distinta uguali all'anagrafica selezionata con un codice alternativo tramite un dialogo dove viene data la possibilità di scegliere un codice alternativo tra quelli associati all'anagrafica selezionata.
Sostituisci selezione
Permette di sostituire l'anagrafica selezionata con un codice alternativo tramite un dialogo dove viene data la possibilità di scegliere un codice alternativo tra quelli associati all'anagrafica selezionata.
