Nuova Tubazione

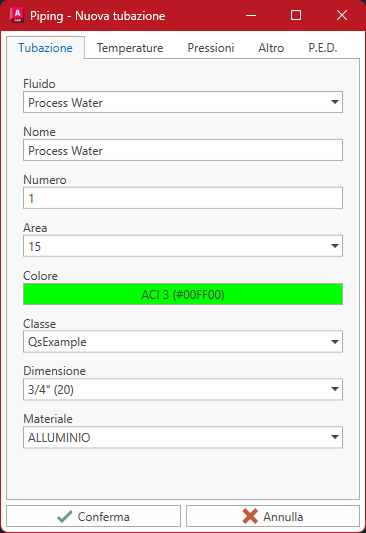

Tramite il comando di Nuova Tubazione è possibile andare a creare una parte di tubazione con all'interno varie informazione e dove è possibile disegnare linee di tubazione tramite il comando TOP_DRAWPIPELINE.





La numerazione viene effettuata automaticamente, è però possibile andare manualmente a modificare il valore.

Quando si seleziona una classe di tubazione, il dialogo filtrerà automaticamente i diametri disponibili aggiornando la lista delle dimensioni in base ai tubi resi compatibili dalla classe.

In modalità avanzata è possibile modificare i valori di classe, dimensioni e di accedere alle pagine di Temperature, Pressioni e Calcolatore della PED.

In modalità semplificata invece è solo possibile immettere valori di base come il Fluido, il Nome, Area e Numero, Colore e Materiale.

Premere qui per avere più informazioni sulle modalità Piping.
