Nastri di trasporto

Cosa fa:

Il comando consente di disegnare dei nastri trasportatori schematici in 3D.


A cosa serve:

Il comando viene utilizzato per disegnare linee di nastri trasportatori generici. Il comando si presta a queste situazioni:

  • L'utilizzatore non ha ancora creato la sua libreria di nastri 3D personalizzata.
  • L'utilizzatore non produce nastri ma altre parti di impianto ed ha la necessità di disegnare nastri di ingresso o uscita alle proprie macchine.
  • L'utilizzatore ha la sua libreria di nastri ma ha la necessità di mostrare linee di nastri preesistenti o forniti da terze parti con figurini semplificati ma con ingombri corretti.

Come si usa:

Lanciato il comando viene mostrata la finestra di dialogo relativa alle varie impostazioni.

Questo dialogo ha diversi tipi di trasportatori:

  1. Nastri sfusi (bottiglie)
  1. Basic
  1. Tappeto
  1. Tappeto con tacchette/lardoni
  1. Rulli
  1. Tapparelle

Per poter posizionare il nastro bisogna dargli uno Sketch, ovvero una linea di guida (Polilinee 2D con Linee e Archi).

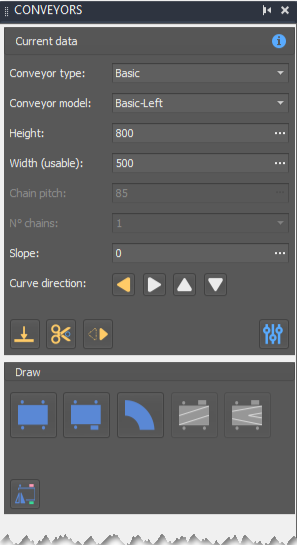

Tutti i comandi dei disegni vengono gestiti da un pannello.

I nastri trasportatori sono dotati di connettori, rendendoli capaci di essere utilizzati da comandi di editazione (copia, muovi..) grazie alla possibilità di aggancio.

possono anche essere dotati di motore, con la possibilità di impostare:

  • Dati di ingombro del motore (lunghezza, larghezza, altezza)
  • Orientamento (orizzontale o verticale)
  • Posizionamento (destra o sinistra)
  • Colore
  • Aspetto
  • Creazione della parte



dando anche la possibilità di specchiarlo in caso lo si voglia dall'altro lato.



Generale

Altezza: Indica l'altezza dei nastri trasportatori rispetto al piano XY dell'UCS.

Larghezza: Indica la larghezza dei nastri trasportatori.

Lunghezza standard: Indica la lunghezza massima dei segmenti di nastri, se la lunghezza totale del nastro supera questo valore, il nastro verrà diviso in più segmenti.

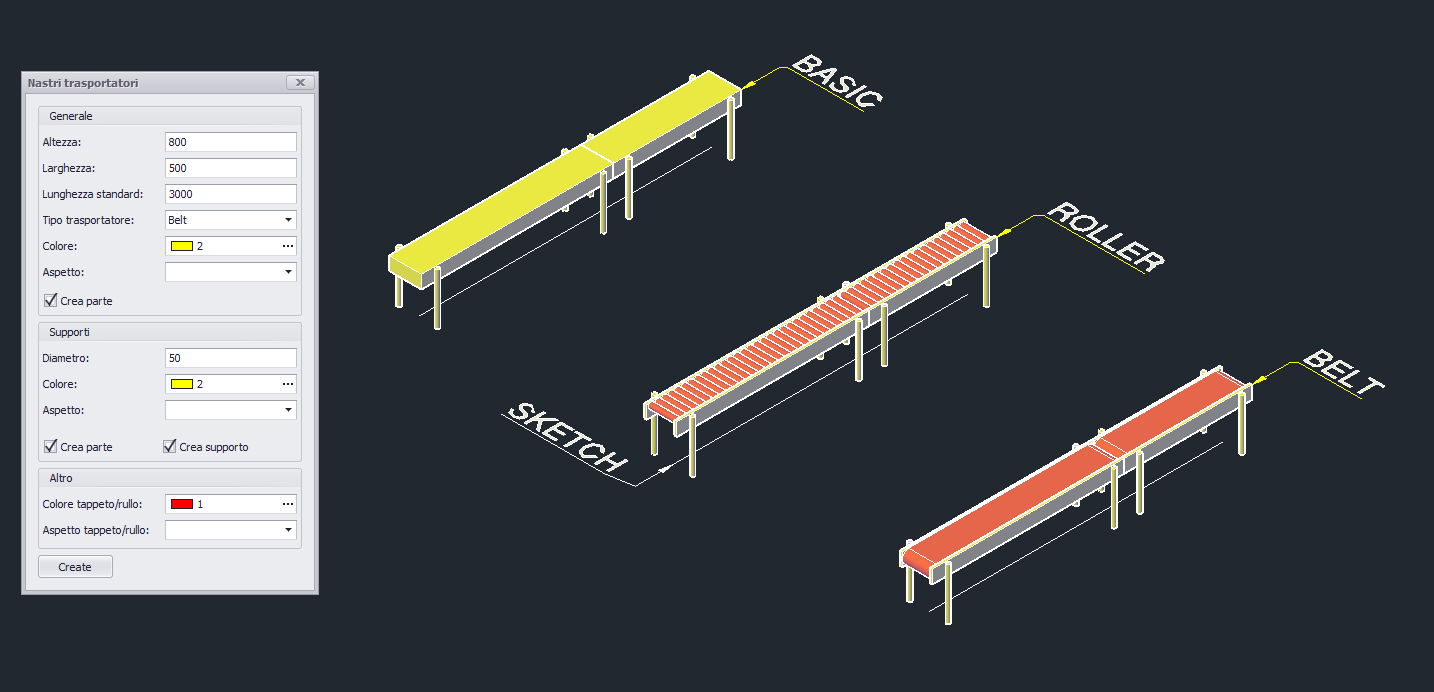

Tipo trasportatore: Indica se disegnare il nastro come Basic, Roller o Belt, come indicati e divisi in figura.

Colore: Indica il colore del telaio del nastro trasportatore.

Aspetto: Indica il materiale del telaio del nastro trasportatore.

Crea parte: Determina se creare una parte dedicata al nastro trasportatore.


Supporti

Diametro: Indica il diametro dei supporti del nastro trasportatore.

Colore: Indica il colore dei supporti del nastro trasportatore.

Aspetto: Indica il materiale dei supporti del nastro trasportatore.

Crea parte: Determina se creare una parte dedicata ai supporti del nastro trasportatore.

Crea supporto: Determina se creare i supporti del nastro trasportatore.


Altro

Colore tappeto/rullo: Indica il colore del tappeto/rullo del nastro trasportatore, nel caso sia di tipo Roller/Belt rispettivamente.

Aspetto tappeto/rullo: Indica il materiale del tappeto/rullo del nastro trasportatore, nel caso sia di tipo Roller/Belt rispettivamente.

Piede : Possibilità di scegliere tra tondo e quadrato.

Auto rilevamento terreno: permette di far stendere i piedi in automatico dino al primo solido che incontrano.


è possibile ora salvarsi vaire configurazioni delle opzioni dei nastri, dando la possibilità di crearsi una libreria di configurazioni.
